服务组件

服务组件提供集群内各项服务组件的健康状态监控,可以查看当前集群的健康状态和运行时间,能够帮助用户监测集群的状况和及时定位问题。

目前在服务组件可以查看以下服务的相关组件的监控状态:

  • KubeSphere
  • Kubernetes
  • OpenPitrix
  • Istio
  • Monitoring
  • Logging
  • DevOps

查看服务组件

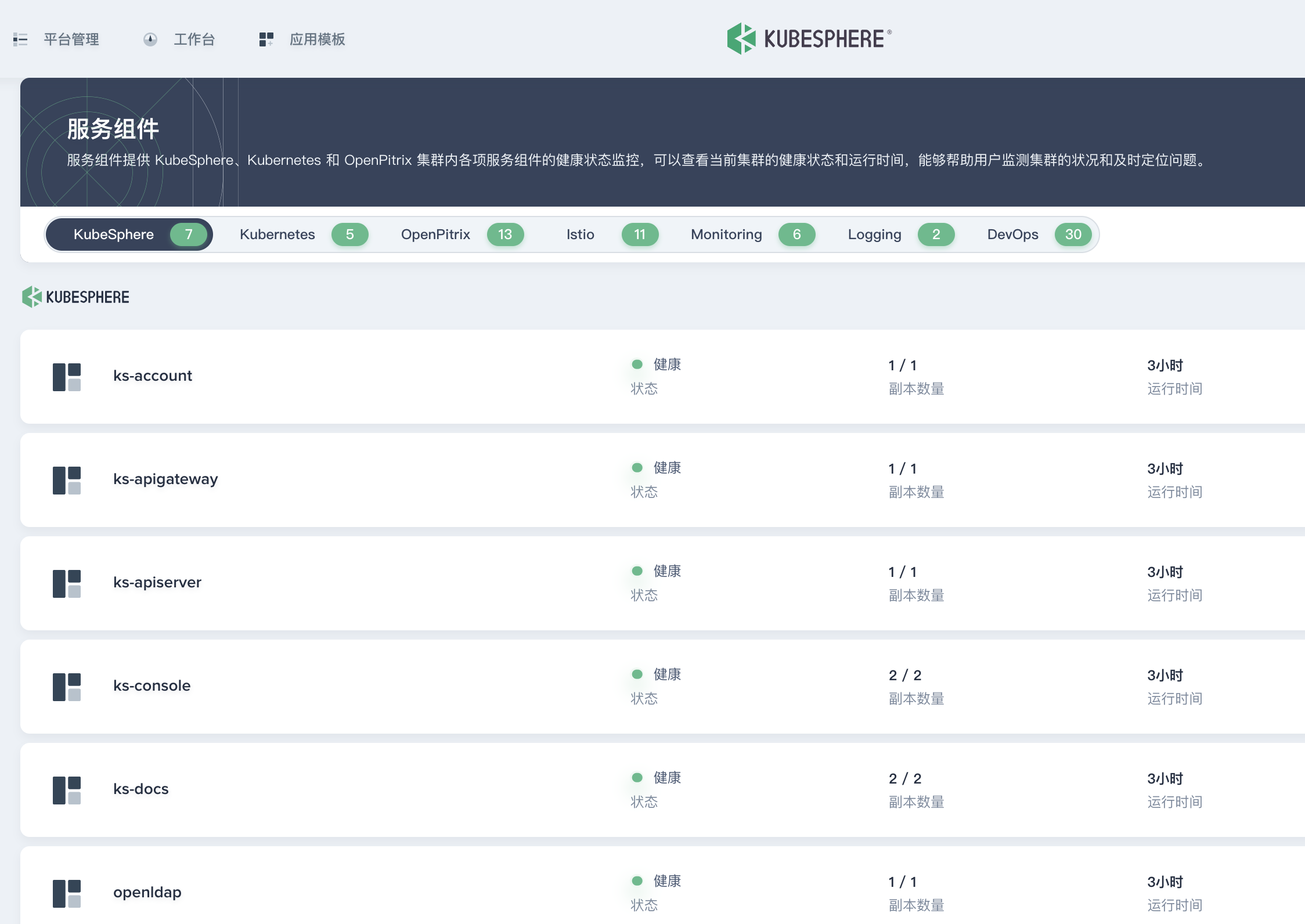

使用集群管理员账号登录 KubeSphere 管理控制台,访问 平台管理 → 服务组件 进入列表页。作为集群管理员,可以查看当前集群下所有的服务组件:

服务组件的作用

服务组件可以查看当前集群健康状态,当集群出现异常时,管理员可以查看是否存在某个服务组件出现异常。比如使用应用模板部署应用时,应用没有部署成功,那么就可以查看是不是 Openpitrix 的组件出现异常,管理员就可以快速定位问题,然后根据出现异常的组件进行修复。当某个服务组件出现异常时,其 Tab 将显示为异常组件的数目。

KubeSphere

Components Description
ks-account 提供用户、权限管理相关的API
ks-apigateway 负责处理服务请求和处理 API 调用过程中的所有任务
ks-apiserver 是整个集群管理的 API 接口和集群内部各个模块之间通信的枢纽,以及集群安全控制
ks-console 提供 KubeSphere 的控制台服务
ks-docs docs.kubesphere.io 文档服务
oepnldap 负责集中存储和管理用户账号信息
redis 将结构化的数据存储在内存中的存储系统

Kubernetes

Components Description
coredns 为 Kubernetes 集群提供服务发现的功能
metrics-server Kubernetes 的监控组件,从每个节点的 Kubelet 采集指标信息
tiller-deploy Helm 的服务端,负责管理发布 release
kube-controller-manager kube-controller-manager 由一系列的控制器组成,处理集群中常规任务的后台线程
kube-scheduler kubernetes 的调度器,将 Pod 调度到合适的 Node 节点上去

OpenPitrix

Components Description
openpitrix-api-gateway 负责处理平台的服务请求和处理 API 调用过程中的所有任务
openpitrix-app-manager 提供 OpenPitrix 的应用生命周期管理
openpitrix-category-manager 提供 OpenPitrix 中的应用分类管理
openpitrix-cluster-manager 提供 OpenPitrix 中的应用实例生命周期管理
openpitrix-db OpenPitrix 数据库
openpitrix-etcd 高可用键值存储系统,用于共享配置、服务发现和全局锁
openpitrix-iam-service 控制哪些用户可使用您的资源(身份验证)以及可使用的资源和采用的方式(授权)
openpitrix-job-manager 具体执行 OpenPitrix 应用实例生命周期 Action
openpitrix-minio 对象存储服务,用于存储非结构化数据
openpitrix-repo-indexer 提供 OpenPitrix 的应用仓库索引服务
openpitrix-repo-manager 提供 OpenPitrix 的应用仓库管理
openpitrix-runtime-manager 提供平台中的云运行时环境管理
openpitrix-task-manager 具体执行 OpenPitrix 应用实例生命周期 Action 子任务

Istio

Components Description
istio-citadel 通过内置身份和凭证管理赋能强大的服务间和最终用户身份验证
istio-galley 代表其他的 Istio 控制平面组件,用来验证用户编写的 Istio API 配置
istio-ingressgateway 提供外网访问的网关
istio-pilot 为 Envoy Sidecar 提供服务发现功能
istio-policy 用于向 Envoy 提供准入策略控制,黑白名单控制,速率限制等相关策略
istio-sidecar-injector 为配置注入的pod自动注入 Sidecar
istio-telemetry 为 Envoy 提供了数据上报和日志搜集服务
jaeger-collector 收集sidecar的数据,Istio 里面 sidecar 就是 jaeger-agent
jaeger-collector-headless 收集 sidecar 的数据,Istio 里面 Sidecar 就是 jaeger-agent
jaeger-query 接收查询请求,然后从后端存储系统中检索 trace 并通过 UI 进行展示
jaeger-operator 负责创建 Jaeger 服务,并在配置更新时自动应用到 jaeger 服务

Monitoring

Components Description
kube-state-metrics 监听 Kubernetes API server 以获取集群中各种 API 对象的状态包括节点,工作负载和 Pod 等,并生成相关监控数据供 Prometheus 抓取
node-exporter 收集集群各个节点的监控数据,供 Prometheus 抓取
prometheus-k8s 提供节点、工作负载、 API 对象相关监控数据
prometheus-k8s-system 提供 etcd, coredns, kube-apiserver, kube-scheduler, kube-controller-manager 等 Kubernetes 组件的监控数据
prometheus-operator 管理 Prometheus 实例的 Operator
prometheus-operated 所有 Prometheus 实例对应的服务,供 Prometheus Operator 内部使用

Logging

Components Description
elasticsearch-logging-data 提供 Elasticsearch 数据存储、备份、搜索等数据服务
elasticsearch-logging-discovery 提供 Elasticsearch 集群管理服务

DevOps

Components Description
controller-manager-metrics-service 提供 s2i 控制器的监控数据
ks-jenkins jenkins master 服务,提供 DevOps 基础功能
ks-jenkins-agent jenkins agent 连接 jenkins master 所使用的服务
ks-sonarqube-postgresql 代码质量分析组件 SonarQube 的后端数据库
ks-sonarqube-sonarqube SonarQube 的主服务
s2ioperator s2i 控制器,s2i 的全声明周期管理
uc-jenkins-update-center jenkins 更新中心,提供 Jenkins 插件的安装包
webhook-server-service 为 s2i 提供默认值和验证 webhook
